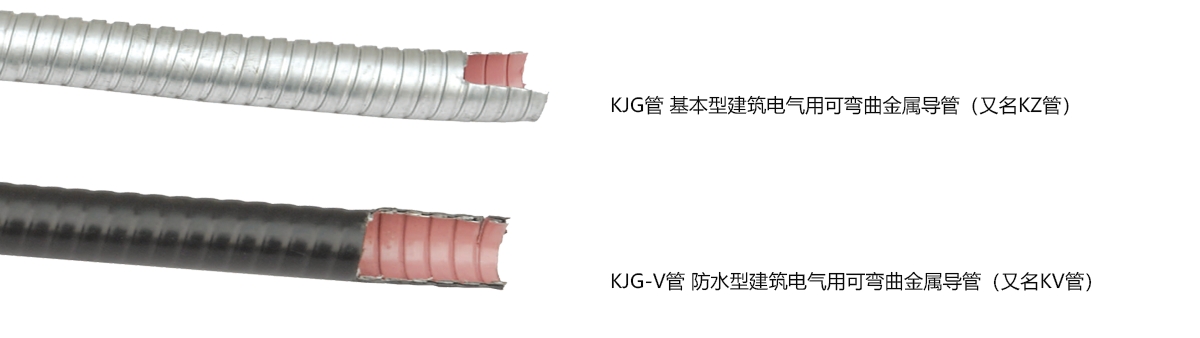

KJG管 建筑電氣用可彎曲金屬導管
產品特點：
●只需用手施以適當?shù)牧纯蓮澢?，但不預期被頻繁彎曲的金屬導管。供強電線路、弱電/智能化線路的絕緣電線、電纜或光纜之用，使之得以進出和/或更換。
●導管內壁應采用熱固性粉末涂料做絕緣防腐材料。
●導管外表面熱鍍鋅層不應有脫落、起層、銹蝕。導管內表面不應有起層、突起、脫落、損傷現象。
●導管按規定的彎曲半徑每次沿左右方向緩慢彎曲90°，連續重復4次，最后保持彎曲狀態5min,其外表面不應有裂痕，用量規檢查導管內徑，可順利通過。
KJG管建筑電氣用可彎曲金屬導管JG/T 526-2017
規格 | 內徑 mm | 外徑 mm | |
KJG | KJG-V/KJG-WV | ||
8 | 9.2 | 13.3 | 14.9 |
10 | 11.4 | 16.1 | 17.7 |
15 | 16.4 | 19.0 | 20.6 |
20 | 21.3 | 23.6 | 25.2 |
25 | 26.4 | 28.8 | 30.4 |
32 | 32.8 | 35.4 | 37.0 |
40 | 41.3 | 44.0 | 45.6 |
50 | 51.8 | 54.9 | 56.9 |
65 | 66.4 | 69.1 | 71.5 |
80 | 85.0 | 88.1 | 90.9 |
100 | 101.1 | 107.3 | 110.1 |
125 | 126.4 | 132.6 | 136.7 |
150 | 157.0 | 160.0 | 164.0 |
